Engrenages de transmission à grande vitesse : la puissance fondamentale qui détermine l'avenir de l'industrie

Dans la grande symphonie de l’industrie moderne, chaque rotation d’un engrenage entraîne une transmission précise de la puissance et de l’efficacité. Dans les domaines où la vitesse et la performance sont primordiales, un élément clé se démarque : le engrenage de transmission à grande vitesse . Plus qu'une simple pièce mécanique, il s'agit du moteur central du fonctionnement à grande vitesse de l'industrie du futur, point culminant de l'art de la conception mécanique et de la technologie de fabrication de précision.

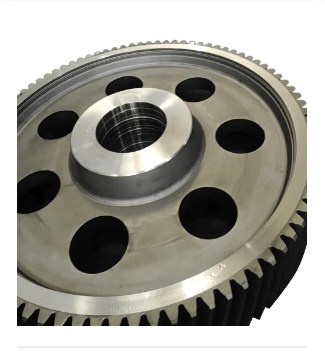

Que sont les engrenages de transmission à grande vitesse ?

Les engrenages de transmission à grande vitesse sont spécialement conçus pour transmettre la puissance de manière stable et efficace à des vitesses élevées, des couples élevés et des densités de puissance élevées. Par rapport aux engrenages ordinaires, leurs conditions de fonctionnement sont plus exigeantes, exigeant des normes plus élevées en matière de précision, d'équilibre, de solidité et de résistance à l'usure. Ces engrenages sont couramment utilisés dans l'aérospatiale, les trains à grande vitesse, la production d'énergie éolienne, les turbines à gaz et les robots industriels avancés. Leurs performances déterminent directement l’efficacité, la fiabilité et la durée de vie de l’ensemble du système.

La conception des engrenages de transmission à grande vitesse nécessite une prise en compte approfondie de plusieurs facteurs. Le choix du profil dentaire est crucial. Le profil de dent en développante est largement utilisé pour ses excellentes caractéristiques de maillage et sa facilité de fabrication. Cependant, dans les applications à grande vitesse, pour réduire l'impact et le bruit, des modifications du profil des dents, telles que l'arrondi des addenda et le chanfreinage de la racine, sont souvent nécessaires pour optimiser le maillage. La conception de l’angle d’hélice est également cruciale. Un angle d'hélice approprié peut réduire efficacement les forces axiales tout en améliorant la capacité de charge et le bon fonctionnement.

Outre le profil des dents, les paramètres géométriques des engrenages tels que le module, le nombre de dents et la largeur des dents doivent également être soigneusement calculés. Un module plus petit peut réduire la taille de l'engrenage mais réduire la capacité de charge ; une largeur de dent plus grande peut augmenter la capacité de charge mais augmenter le poids et le coût de fabrication. Les concepteurs doivent donc trouver un équilibre optimal entre performances, taille et coût.

Matériaux et procédés de traitement thermique pour engrenages à grande vitesse
Les matériaux sont la pierre angulaire des performances des engrenages de transmission à grande vitesse. Sous des vitesses et des charges extrêmement élevées, les matériaux pour engrenages doivent posséder d'excellentes propriétés complètes, notamment une résistance élevée, une ténacité élevée, une résistance élevée à l'usure et une bonne résistance à la fatigue. Les matériaux couramment utilisés comprennent les aciers alliés tels que le 20CrMnTi et le 20CrNiMo. En ajoutant des éléments d'alliage tels que le chrome, le nickel et le molybdène, ces aciers peuvent améliorer considérablement leur trempabilité et leurs propriétés mécaniques.

Il ne suffit pas de sélectionner des matériaux de haute qualité ; le traitement thermique est l’étape clé pour donner son « âme » au matériau. La cémentation et la trempe sont une méthode de traitement thermique couramment utilisée dans la fabrication d'engrenages à grande vitesse. La cémentation confère une dureté et une résistance à l'usure extrêmement élevées à la surface de l'engrenage tout en conservant une excellente ténacité à l'intérieur, créant ainsi une structure idéale « extérieur dur, intérieur résistant ». Cela permet à l’engrenage de résister à des charges d’impact importantes tout en résistant à l’usure. En plus de la carburation, des techniques de renforcement de surface telles que la nitruration et la carbonitruration sont également couramment utilisées sur les engrenages à grande vitesse pour améliorer encore leur dureté de surface et leur résistance à la corrosion.

Le contrôle de la déformation après traitement thermique constitue un défi majeur dans la fabrication d’engrenages à grande vitesse. En raison des contraintes thermiques et des contraintes de transformation de phase, les engrenages subiront une légère déformation pendant le processus de traitement thermique, ce qui peut affecter leur précision. Par conséquent, les ateliers de traitement thermique modernes utilisent généralement des technologies avancées telles que le traitement thermique sous vide et le traitement thermique sous atmosphère contrôlée, combinées à des montages précis et à un contrôle des paramètres de processus, pour minimiser la déformation et garantir la précision géométrique finale des engrenages.

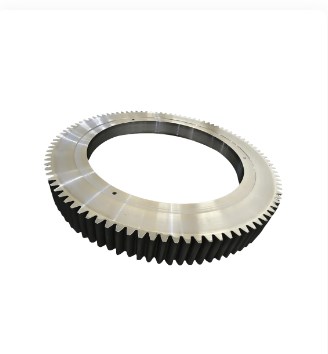

Fabrication d'engrenages à grande vitesse et contrôle de précision
Le processus de fabrication des engrenages de transmission à grande vitesse est une recherche ultime de précision. Du forgeage de l’ébauche à la finition finale, chaque étape nécessite un contrôle qualité strict. Avant tout, l'usinage du profil des dents est une étape essentielle, qui fait généralement appel à des méthodes telles que le taillage et le façonnage. Pour obtenir une haute précision, les opérations de finition telles que le rasage et le meulage sont généralement effectuées après un usinage grossier.

La rectification d'engrenages est un processus de finition indispensable dans la fabrication d'engrenages à grande vitesse. Les rectifieuses de haute précision peuvent corriger avec précision les profils des dents, éliminer les distorsions mineures après le traitement thermique et obtenir une finition de surface extrêmement élevée. Les progrès de la technologie de rectification d'engrenages, en particulier la rectification de vis sans fin et de profils, ont permis des niveaux de précision de fabrication d'engrenages sans précédent.

Outre la précision du profil des dents, l’équilibre dynamique des engrenages est également crucial. À des vitesses élevées, même des déséquilibres de masse mineurs peuvent générer des vibrations importantes, entraînant du bruit, une usure accrue et même une défaillance du système. Par conséquent, après la fabrication, tous les engrenages à grande vitesse sont soumis à des tests d'équilibrage dynamique et à une suppression de poids ou à un contrepoids approprié pour garantir un fonctionnement fluide à des vitesses élevées.

Applications et tendances futures des engrenages à grande vitesse
Les domaines d'application des engrenages de transmission à grande vitesse sont en constante expansion, jouant un rôle de plus en plus important dans la mise à niveau industrielle et le progrès technologique. Dans l’industrie aérospatiale, ils constituent des composants clés des moteurs d’avion et des systèmes de transmission des hélicoptères, ayant un impact direct sur les performances et la sécurité des avions. Dans la production d’énergie éolienne, les boîtes de vitesses constituent le lien crucial reliant les pales de turbine aux générateurs. L'efficacité et la fiabilité des engrenages à grande vitesse déterminent les coûts de production d'électricité et d'exploitation du parc éolien. Dans les systèmes de transmission des trains à grande vitesse, les engrenages à grande vitesse assurent un fonctionnement fluide et un contrôle précis à des vitesses extrêmement élevées.

Les engrenages de transmission à grande vitesse constituent l’essence même de l’industrie moderne et représentent le plus haut niveau de fabrication mécanique. À chaque opération à grande vitesse, ils stimulent silencieusement le progrès de la société humaine. Grâce à l'innovation technologique continue, nous avons des raisons de croire que les engrenages de transmission à grande vitesse continueront de jouer un rôle essentiel dans le futur paysage industriel, ouvrant la voie à une nouvelle ère d'industrie plus efficace et plus intelligente.
