Carter de boîte de vitesses : le solide gardien du noyau de transmission industrielle

Dans le secteur de la transmission industrielle, les boîtes de vitesses sont des dispositifs clés pour la transmission de puissance et le changement de vitesse. Leurs performances ont un impact direct sur l’efficacité et la stabilité de l’ensemble de l’équipement. Le carter de boîte de vitesses , faisant office de « cadre » et de « coque de protection », joue un rôle crucial en garantissant le bon fonctionnement de la boîte de vitesses et de l'ensemble du système de transmission.

Positionnement fonctionnel du carter de boîte de vitesses

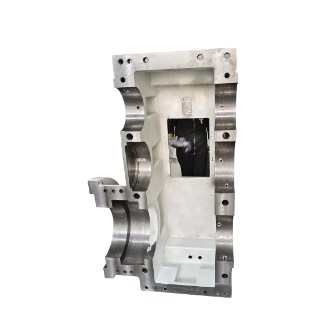

Le carter de boîte de vitesses est le composant structurel principal de la boîte de vitesses et remplit plusieurs fonctions critiques. Il fournit un espace de montage et de positionnement précis pour les composants principaux de la transmission tels que les engrenages, les roulements et les arbres, garantissant que ces composants maintiennent un positionnement relatif correct pendant le fonctionnement, une condition préalable à une transmission fluide. Le boîtier offre une étanchéité et une protection, bloquant efficacement la poussière, l'humidité et d'autres impuretés de pénétrer dans le boîtier, les empêchant ainsi de provoquer l'usure ou la corrosion des composants de transmission de précision. Il empêche également les fuites de lubrifiant, maintenant un environnement bien lubrifié au sein de la boîte de vitesses. Le boîtier offre également un certain degré de dissipation thermique, dissipant la chaleur générée lors de la transmission des engrenages pour éviter que des températures excessives n'affectent les performances et la durée de vie de la boîte de vitesses.

Sélection des matériaux du boîtier de boîte de vitesses
Le choix du matériau est crucial pour répondre aux exigences du carter de boîte de vitesses en termes de solidité, de rigidité, de résistance à l’usure et de coût. La fonte est l’un des matériaux de construction les plus utilisés. Comme la fonte grise, elle offre d'excellentes propriétés de coulée, ce qui la rend facile à transformer en formes de boîtiers complexes. Il offre également un bon amortissement des vibrations, réduisant efficacement les vibrations et le bruit générés lors de la transmission des engrenages. La fonte ductile offre une résistance et une ténacité supérieures, ce qui la rend adaptée aux boîtes de vitesses ayant des exigences de capacité de charge élevées.

Avec les progrès de la technologie industrielle, certaines applications haut de gamme ou spécialisées utilisent également de l'acier moulé pour les carters de boîtes de vitesses. L'acier moulé offre une résistance et une ténacité supérieures à celles de la fonte, lui permettant de résister à des charges et des impacts plus importants. Cependant, le processus de coulée est relativement complexe et son coût est plus élevé.

Certaines boîtes de vitesses légères utilisent également un alliage d'aluminium. L'alliage d'aluminium a une faible densité, ce qui réduit efficacement le poids total de la boîte de vitesses. Il possède également une bonne conductivité thermique, facilitant la dissipation de la chaleur. Cependant, sa résistance relativement faible le rend adapté aux transmissions avec des charges plus faibles.

Points clés de la conception structurelle du carter de boîte de vitesses
La conception structurelle d'un carter de boîte de vitesses nécessite une prise en compte approfondie de plusieurs facteurs pour garantir performances et fiabilité. Avant toute chose, la rigidité du logement doit être conçue. Une rigidité suffisante empêche une déformation excessive sous charge, empêchant les engrenages et les roulements d'être perturbés dans leurs positions de travail appropriées, garantissant ainsi la précision de la transmission. La rigidité est généralement améliorée grâce à une épaisseur de paroi, des nervures et d'autres caractéristiques structurelles appropriées.

Deuxièmement, l'aptitude au traitement du boîtier doit être conçue pour faciliter le moulage, la découpe et l'assemblage ultérieur. Par exemple, la conception du boîtier doit donner la priorité aux surfaces d'usinage afin de minimiser la difficulté d'usinage et la complexité des fixations. Des références d'assemblage et des structures de positionnement appropriées doivent être établies pour garantir un assemblage précis de tous les composants.

La conception de la lubrification et de l'étanchéité du boîtier nécessite également une attention particulière. Des canaux de lubrification appropriés doivent être conçus pour assurer une distribution fluide du lubrifiant sur toutes les surfaces nécessitant une lubrification. De plus, la structure d’étanchéité doit être fiable pour empêcher les fuites et l’intrusion de corps étrangers. Les méthodes d'étanchéité courantes incluent les joints à labyrinthe et les joints d'huile, et le choix doit être basé sur l'environnement de fonctionnement et les exigences de la boîte de vitesses.

Processus de fabrication du boîtier de boîte de vitesses

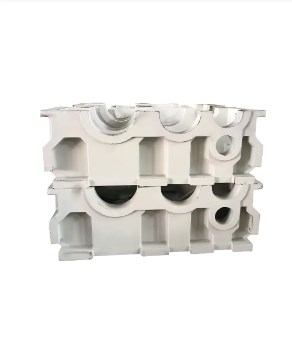

La fabrication de boîtiers de boîtes de vitesses implique généralement une série d'étapes de processus, notamment le moulage, le traitement thermique et l'usinage. Le moulage est la principale étape de la fabrication du logement. Selon le matériau, le moulage au sable, le moulage en mousse perdue et d'autres méthodes peuvent être utilisés. Pendant le processus de coulée, un contrôle strict des paramètres du processus, tels que la température de coulée et la vitesse de refroidissement, est crucial pour prévenir les défauts tels que les cavités de retrait et les fissures dans le boîtier.

Après la coulée, le boîtier est généralement traité thermiquement, par exemple par recuit et normalisation, pour éliminer les contraintes de coulée et améliorer ses propriétés mécaniques.

Le processus d'usinage ultérieur, y compris le fraisage, l'alésage et le perçage, est crucial pour garantir la précision du boîtier. Ces processus garantissent que la planéité de toutes les surfaces de montage, ainsi que la précision dimensionnelle et de position de chaque système de trous, répondent aux exigences de conception. Des équipements d’usinage et des instruments de mesure de haute précision sont essentiels pour un contrôle qualité rigoureux.

En tant que composant clé des systèmes de transmission industriels, les performances et la qualité du carter de boîte de vitesses ont un impact direct sur le fonctionnement de l’ensemble du système. Avec l'avancement continu de la technologie industrielle, les carters de boîtes de vitesses se développent et s'améliorent constamment en termes de matériaux, de conception structurelle, de processus de fabrication, etc. pour s'adapter aux besoins croissants de différents domaines et offrir une garantie plus solide pour le fonctionnement efficace et stable de la transmission industrielle.
