Au-delà de la vitesse: comment les engrenages à grande vitesse révolutionnent les machines modernes

I. Introduction

La poursuite incessante de l'efficacité et des performances dans les machines modernes a repoussé les limites de la conception de l'ingénierie. Du rugissement d'un moteur à réaction au bourdonnement d'une turbine de centrale, la capacité de transmettre la puissance de manière fiable et efficace à des vitesses de rotation toujours croissantes est primordiale. Cette demete a placé vitesses de transmission à grete vitesse À l'avant-garde de l'innovation mécanique. Ce ne sont pas simplement des engrenages qui tournent rapidement; Ce sont des composants méticuleusement conçus conçus pour fonctionner efficacement et de manière fiable dans des conditions extrêmes, où les conceptions de vitesse conventionnelles échoueraient rapidement.

Les engrenages de transmission à grande vitesse sont des catalyseurs critiques de l'avancement technologique. Ils facilitent la densité de puissance plus élevée, permettant à plus de puissance d'être transmise par des composants plus petits et plus légers. Cela se traduit directement par une efficacité améliorée dans diverses industries, y compris l'aérospatiale, la production d'électricité et les secteurs automobile haute performance. En réduisant la taille globale et le poids des machines, ces engrenages contribuent à des systèmes plus compacts, économes en carburant et agiles. Cet article se plongera dans les principes fondamentaux, les considérations de conception complexes, les techniques de fabrication avancées, les applications diverses et les tendances futures passionnantes façonnant le monde des engins de transmission à grande vitesse.

Ii Fondamentaux de la transmission des équipements

A. Principes d'équipement de base

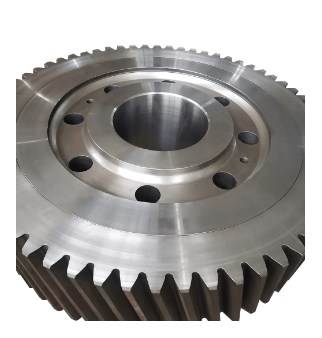

À la base, les engrenages sont des composants mécaniques avec des dents qui maillent pour transmettre le mouvement rotatif et le couple d'un arbre à un autre. La compréhension de la terminologie de base des équipements est cruciale: le cercle de tangage est le cercle théorique sur lequel les engrenages d'accouplement roulent sans glisser; le module définit la taille des dents de l'engrenage; le angle de pression dicte l'angle auquel la force est transmise entre les dents de maillage; et le angle d'hélice (pour les engrenages hélicoïdaux) fait référence à l'angle des dents par rapport à l'axe de l'engrenage. Bien que divers types de vitesse existent, vitesses hélicoïdales sont principalement utilisés dans des applications à grande vitesse en raison de leur fonctionnement plus lisse et plus silencieux et de la capacité de chargement plus élevée par rapport aux engrenages à éperon. Le rapport de vitesse détermine la réduction ou l'augmentation de la vitesse, tandis que le transmission de couple La capacité définit la quantité de force de rotation qui peut être transférée.

B. Défis à grande vitesse

Les engrenages de fonctionnement à des vitesses de rotation élevées introduisent un ensemble unique de défis formidables:

1. Charges et vibrations dynamiques accrues: À mesure que les vitesses augmentent, même les imperfections ou les désalignements mineurs peuvent entraîner des forces dynamiques importantes, provoquant des vibrations excessives et un bruit.
2. Génération de chaleur et gestion thermique: La friction entre les dents de maillage et le barattage d'huile dans la boîte de vitesses génère une chaleur substantielle. Une gestion thermique efficace est cruciale pour empêcher la dégradation des matériaux et la dégradation du lubrifiant.
3. Réduction du bruit: L'opération à grande vitesse produit intrinsèquement plus de bruit. La conception pour un fonctionnement silencieux est essentielle, en particulier dans des applications comme l'aérospatiale.
4. Défis de lubrification: Le maintien d'un film lubrifiant adéquat entre les dents en mouvement rapidement devient difficile. Des problèmes tels que le barattage de l'huile (où l'huile elle-même génère une résistance et une chaleur) et d'assurer une épaisseur de film suffisante pour prévenir le contact métal-métal sont essentielles.
5. Fatigue et usure du matériau: Les stress cycliques à haute fréquence augmentent considérablement le risque de fatigue matérielle. L'usure en surface, les piqûres et les éraflures sont également des préoccupations majeures.
6. Exigences de précision de fabrication: Les tolérances pour les engrenages à grande vitesse sont exceptionnellement serrées. Tout écart peut entraîner une défaillance catastrophique.

Iii. Considérations de conception pour les engrenages à grande vitesse

Surmonter les défis de l'opération à grande vitesse nécessite une conception et une ingénierie méticuleuses.

A. Optimisation de la géométrie de l'équipement

L'optimisation de la géométrie des engrenages est primordiale pour une opération à grande vitesse lisse, efficace et durable:

• Modification du profil: Des techniques comme soulagement de la pointe and soulagement des racines sont appliqués au profil dentaire pour assurer l'engagement et le désengagement plus lisses, réduisant les charges d'impact et le bruit.
• Modification du plomb: Pour les engrenages hélicoïdaux, de légères modifications de l'angle de l'hélice le long de la longueur dentaire peuvent compenser les déviations sous charge, assurant un contact uniforme.
• Sélection de l'angle d'hélice: Un angle d'hélice optimal pour les engrenages hélicoïdaux équilibre la distribution de charge, la poussée axiale et les caractéristiques du bruit.
• Optimisation de l'angle de pression: L'angle de pression influence la résistance des dents, les contraintes de contact et le bruit. Une sélection minutieuse est vitale.
• Analyse de contact dentaire (TCA): Des simulations logicielles avancées sont utilisées pour analyser les modèles de contact entre les dents de maillage, assurant une distribution de charge uniforme sur le flanc dentaire et empêchant les concentrations de contraintes localisées.

B. Sélection des matériaux

Le choix du matériel est fondamental pour les performances et la longévité d'un équipement à haut débit:

• AFFAIRS À HAUTESSE: Aciers spécialisés tels que les aciers carburisants (par exemple, AISI 9310, 8620) et Nitride sont couramment utilisés en raison de leur excellente résistance au noyau et de leur capacité à obtenir une dureté de surface élevée.
• Techniques de durcissement de surface: Processus comme carburisant (introduire le carbone à la surface pour la dureté), nitrative (introduire l'azote pour la dureté de surface et la résistance à l'usure), et durcissement à induction (Chauffage et extinction localisés) Créez un boîtier dur et résistant à l'usure tout en maintenant un noyau ductile dur.
• Matériaux légers: Pour les applications où le poids est critique, comme l'aérospatiale, les alliages avancés ou même composites sont explorés, bien qu'ils présentent leurs propres défis de fabrication et de performance.
• Considérations: Les propriétés clés du matériau pour les engrenages à grande vitesse comprennent force de fatigue (résistance au chargement cyclique), supérieur se résistance à l'usure , adéquat dureté (résistance à la fracture), et stabilité thermique (Maintenir les propriétés à des températures élevées).

C. Systèmes de lubrification

Une lubrification efficace est l'élément vital des engrenages à grande vitesse, la gestion des frictions, de la chaleur et de l'usure:

• Lubrification de la brume pétrolière: Une fine brume d'huile est dirigée vers le maillage de vitesse, adaptée aux charges plus légères et aux vitesses plus faibles dans la plage à grande vitesse.
• Lubrification au jet: Les jets d'huile à haute pression visent précisément les dents de maillage, assurant une lubrification et un refroidissement directs et efficaces. Ceci est courant dans les applications exigeantes.
• Lubrification par pulvérisation à l'huile: Semblable à la lubrification à jet mais avec un motif de pulvérisation plus large.
• Sélection du lubrifiant: Le choix du lubrifiant est critique, compte tenu de son viscosité (résistance au flux), la présence de spécifiques additifs (par exemple, anti-usages, pression extrême) et son propriétés thermiques (stabilité à des températures élevées).
• Systèmes de filtration et de refroidissement: Les systèmes intégrés sont essentiels pour éliminer les contaminants de l'huile et dissiper la chaleur, en maintenant des performances optimales de lubrifiant.

D. Sélection de roulement

Les roulements prennent en charge les arbres rotatifs et doivent résister à des vitesses et des charges élevées:

• Roulements hydrodynamiques: Ces roulements reposent sur un film d'huile sous pression pour séparer l'arbre de la surface du roulement, offrant une excellente capacité de charge et un amortissement à des vitesses élevées.
• Roulements d'éléments roulants: Les types de haute précision à grande vitesse (par exemple, les roulements à billes de contact angulaire, les roulements à rouleaux cylindriques) sont utilisés, souvent avec des boules de céramique pour une frottement réduit et une capacité de vitesse plus élevée.
• Roulements magnétiques actifs: Pour les vitesses extrêmes, le contact zéro et le positionnement précis de l'arbre, des roulements magnétiques actifs sont utilisés, en utilisant des forces électromagnétiques pour léviter et contrôler l'arbre.

E. Logement et rigidité du système

Le boîtier de vitesse et le système global doivent être conçus pour une rigidité maximale pour éviter les vibrations de désalignement et de contrôle:

• Minimiser la déviation et le désalignement: Les conceptions de boîtiers rigides et l'usinage précis garantissent que les arbres et les engrenages restent avec précision sous les charges de fonctionnement.
• Amortissement des vibrations et isolement: Les matériaux et les conceptions structurelles qui absorbent ou isolent les vibrations sont incorporées pour réduire le bruit et empêcher la résonance.
• Gestion de l'expansion thermique: Au fur et à mesure que les composants se réchauffent, ils se développent. La conception doit tenir compte de l'expansion thermique différentielle entre les engrenages, les arbres et les logements pour maintenir les dégagements et l'alignement.

Iv. Fabrication et contrôle de la qualité

Les performances des engrenages à haut débit reposent sur la fabrication à ultra-haute précision et le contrôle de la qualité strict.

A. Usinage de précision

La réalisation de la précision requise implique des processus d'usinage avancés:

• Gear Hobbing and Shaping: Bâtonnage initial et semi-finition des dents d'engrenage.
• Broyage du matériel: Un processus de finition critique qui élimine de petites quantités de matériau pour obtenir des profils dentaires précis et des finitions de surface. Cela comprend Forme de broyage (à l'aide d'une roue de broyage en forme de profil dentaire) et broyage génératif (Là où la roue de broyage simule un équipement d'accouplement).
• Processus de superfinations: Des techniques comme honing and clapotis sont utilisés pour obtenir des finitions de surface extrêmement lisses, en réduisant le frottement et en améliorant les modèles de contact.

B. Processus de traitement thermique

Après l'usinage, des traitements thermiques sont appliqués pour améliorer les propriétés des matériaux:

• Carburant: Un processus thermochimique qui diffuse le carbone dans la surface de l'acier, suivi de la trempe et de la trempe, pour créer un boîtier dur et résistant à l'usure.
• Nitrative: Un processus à température inférieure qui diffuse l'azote dans la surface de l'acier, formant des nitrures durs qui améliorent la dureté de surface, la résistance à l'usure et la résistance à la fatigue avec une distorsion minimale.
• Durcissement à induction: Utilise l'induction électromagnétique pour chauffer et éteindre rapidement les zones spécifiques de l'équipement, permettant un durcissement localisé.

C. Contrôle et inspection de la qualité

Une inspection rigoureuse garantit que chaque équipement répond aux spécifications exigeantes:

• Métrologie de l'équipement: Instruments avancés comme Coordonnées des machines de mesure (CMM) et dédié Testers de roulement de vitesse sont utilisés pour mesurer précisément la géométrie de la dent, le plomb, le profil et le ruissellement.
• Tests non destructeurs (NDT): Des techniques telles que inspection des particules magnétiques (pour détecter les fissures de surface) et tests ultrasoniques (pour détecter les défauts internes) sont utilisés pour assurer l'intégrité des matériaux sans endommager le composant.
• Équilibrage des composants rotatifs: Les engrenages à grande vitesse et leurs arbres associés doivent être équilibrés dynamiquement pour minimiser les vibrations et assurer un fonctionnement en douceur.

V. Applications des engrenages de transmission à grande vitesse

Les engrenages de transmission à grande vitesse sont indispensables dans un large éventail d'industries où les performances et l'efficacité sont primordiales.

A. aérospatial

L'industrie aérospatiale est un excellent exemple où les engrenages à grande vitesse sont essentiels:

• Moteurs d'avion: Dans les moteurs à turbofan et à turbopropulseurs, les boîtes de vitesses sont essentielles pour connecter la turbine à grande vitesse au ventilateur ou à l'hélice plus lent, en optimisant l'efficacité.
• Transmissions d'hélicoptère: Ces boîtes de vitesses complexes transmettent la puissance du moteur aux rotors principaux et de la queue, nécessitant une fiabilité exceptionnelle et une densité de puissance.
• Unités de puissance auxiliaires (APUS): Les petits moteurs à turbine à gaz dans les avions qui fournissent une alimentation pour le démarrage et les opérations au sol utilisent également des engrenages à grande vitesse.

B. Génération d'électricité

Dans le secteur de l'énergie, ces engrenages sont essentiels pour convertir l'énergie de rotation à grande vitesse:

• Turbines à gaz: Les boîtes de vitesses à grande vitesse relient les turbines à gaz aux générateurs, en descendant la vitesse de rotation élevée de la turbine à la vitesse synchrone requise par le réseau électrique.
• Turbines à vapeur: Semblable aux turbines à gaz, des boîtes de vitesses sont utilisées pour correspondre à la vitesse de la turbine au générateur.
• Boîtes de vitesses d'éoliennes: Bien que le rotor principal fonctionne à des vitesses plus basses, certaines étapes dans la boîte de vitesses des grandes éoliennes peuvent impliquer un engrenage à grande vitesse.

C. Automobile

Les applications automobiles hautes performances et émergentes reposent de plus en plus sur ces engrenages:

• Véhicules hautes performances: Dans les voitures de course et les supercars, les boîtes de vitesses spécialisées sont conçues pour gérer les vitesses du moteur extrêmes et les sorties de puissance.
• Drivetrains de véhicules électriques (EV): Comme les moteurs électriques fonctionnent souvent à des RPM très élevés pour une efficacité optimale, les engrenages de réduction à grande vitesse sont cruciaux pour faire correspondre la vitesse du moteur à la vitesse des roues.

D. Machines industrielles

De nombreuses applications industrielles bénéficient de l'efficacité et de la densité de puissance des engrenages à grande vitesse:

• Compresseurs: Utilisé dans diverses industries (par exemple, le pétrole et le gaz, CVC) pour conduire des compresseurs centrifuges à grande vitesse.
• Pompes: Les engrenages à grande vitesse peuvent conduire des pompes spécialisées pour le transfert de liquide dans les processus industriels.
• Machine-outils: Les machines de précision intègrent souvent des boîtes de vitesses à broche à haute vitesse pour les opérations d'usinage à grande vitesse.
• Test de plates-formes: Dans la recherche et le développement, les boîtes de vitesses à grande vitesse sont des composantes fondamentales des plates-formes d'essai conçues pour simuler les conditions de fonctionnement du monde réel pour diverses machines.

Vi. Tendances et innovations futures

Le domaine des engrenages de transmission à grande vitesse est en constante évolution, tiré par la demande de performances, d'efficacité et de fiabilité encore plus importantes.

A. Matériaux avancés

La recherche sur de nouveaux matériaux promet de repousser davantage les frontières:

• Gears en céramique: Offrant une dureté exceptionnelle, une résistance à l'usure et une capacité à haute température, des engrenages en céramique sont explorés pour des applications extrêmes où les aciers traditionnels échouent.
• Composites avancés: Les composites légers et à haute résistance pourraient révolutionner la conception des équipements, en particulier pour les applications sensibles au poids.
• Fabrication additive (impression 3D): Cette technologie permet la création de géométries de vitesse complexes qui sont impossibles avec l'usinage traditionnel, permettant potentiellement des structures internes optimisées et des caractéristiques intégrées.

B. Surveillance des engrenages intelligents / état

L'intégration de l'intelligence dans les systèmes de vitesse est une tendance importante:

• Capteurs intégrés: Incorporer des capteurs directement dans des engrenages ou des boîtes de vitesses pour surveiller les paramètres comme la température, les vibrations et la déformation en temps réel.
• Entretien prédictif et diagnostics axés sur l'IA: Les données de ces capteurs, combinées à l'intelligence artificielle et à l'apprentissage automatique, peuvent prédire les défaillances potentielles avant qu'elles ne se produisent, permettant une maintenance proactive et minimisant les temps d'arrêt.

C. Technologies de réduction du bruit et des vibrations

Les efforts en cours visent à rendre les engrenages à grande vitesse plus silencieux et plus lisses:

• Contrôle du bruit actif: Utiliser des ondes sonores anti-phases pour annuler le bruit des engrenages.
• Matériaux d'amortissement avancé: Développer de nouveaux matériaux et conceptions structurelles qui absorbent et dissipent plus efficacement les vibrations.

D. transmissions hybrides et électriques

Le passage à l'électrification influence la conception des équipements:

• Optimisation des caractéristiques du moteur électrique: Les engrenages sont spécialement conçus pour s'interfacer avec les caractéristiques uniques de vitesse de vitesse des moteurs électriques, nécessitant souvent des vitesses d'entrée plus élevées et différents rapports de réduction.
• Intégration avec l'électronique de puissance: Une intégration plus étroite entre les systèmes d'équipement mécanique et les unités de contrôle électronique pour des performances et une efficacité optimisées.

Vii. Conclusion

Les engrenages de transmission à grande vitesse représentent un summum de l'ingénierie mécanique, de la précision, de la science des matériaux et de la fabrication avancée. Ce sont des composants essentiels qui permettent la densité, l'efficacité et les performances élevées de grande puissance exigées par les machines modernes dans diverses industries. De l'atténuation des charges dynamiques et de la gestion des défis thermiques à la sélection des matériaux avancés et à l'utilisation de techniques de fabrication ultra-précis, chaque aspect de leur conception et de leur production témoigne de l'excellence de l'ingénierie.

Alors que les industries continuent de repousser les limites de la vitesse et de l'efficacité, le rôle des engrenages à grande vitesse ne fera que croître. Avec des innovations en cours dans les matériaux, l'intégration des technologies intelligentes pour la surveillance des conditions et les adaptations pour le paysage en évolution des transmissions hybrides et électriques, le domaine des engins de transmission à grande vitesse est prêt pour une évolution continue, entraînant la prochaine génération de machines hautes performances. .
